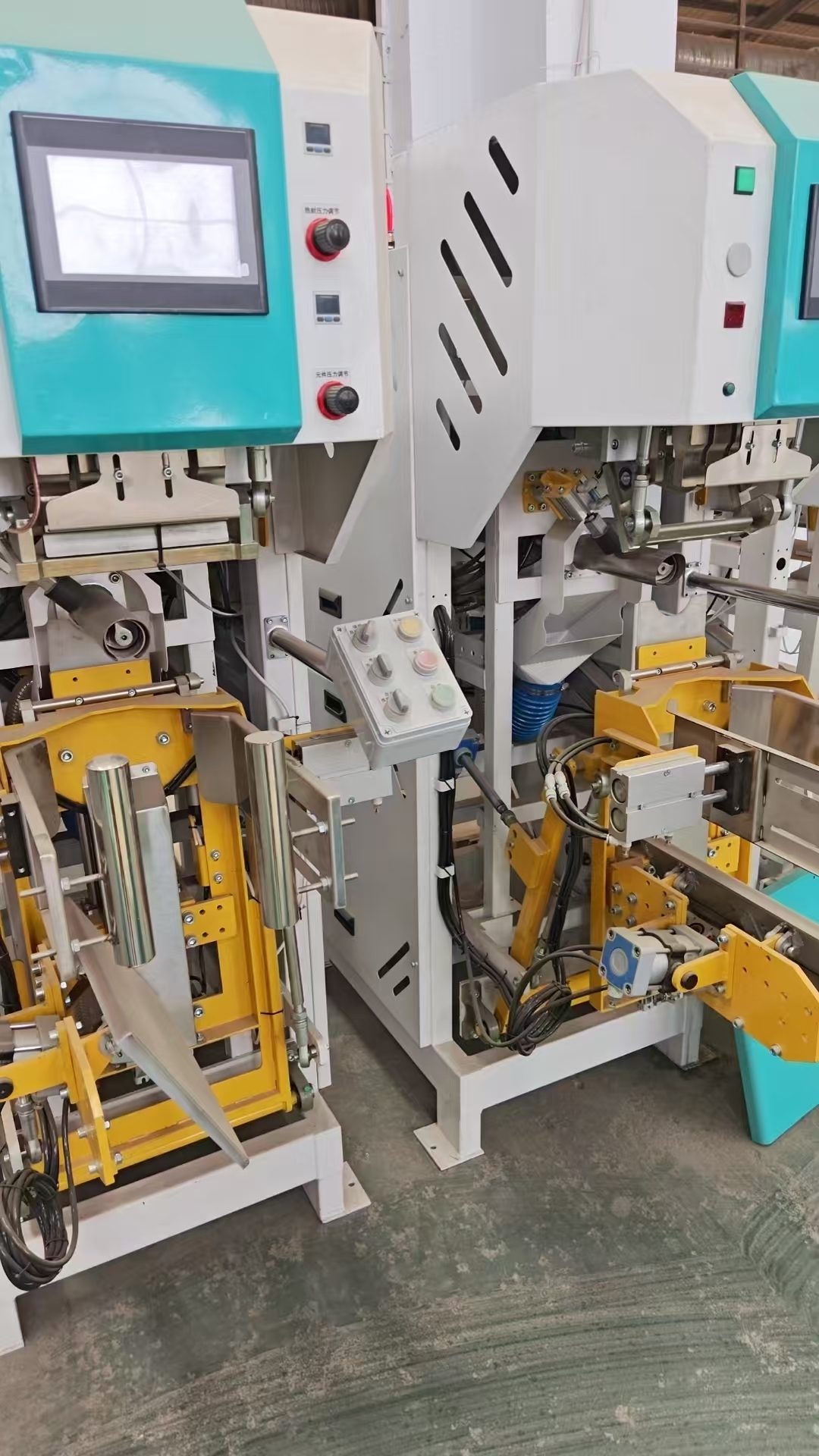

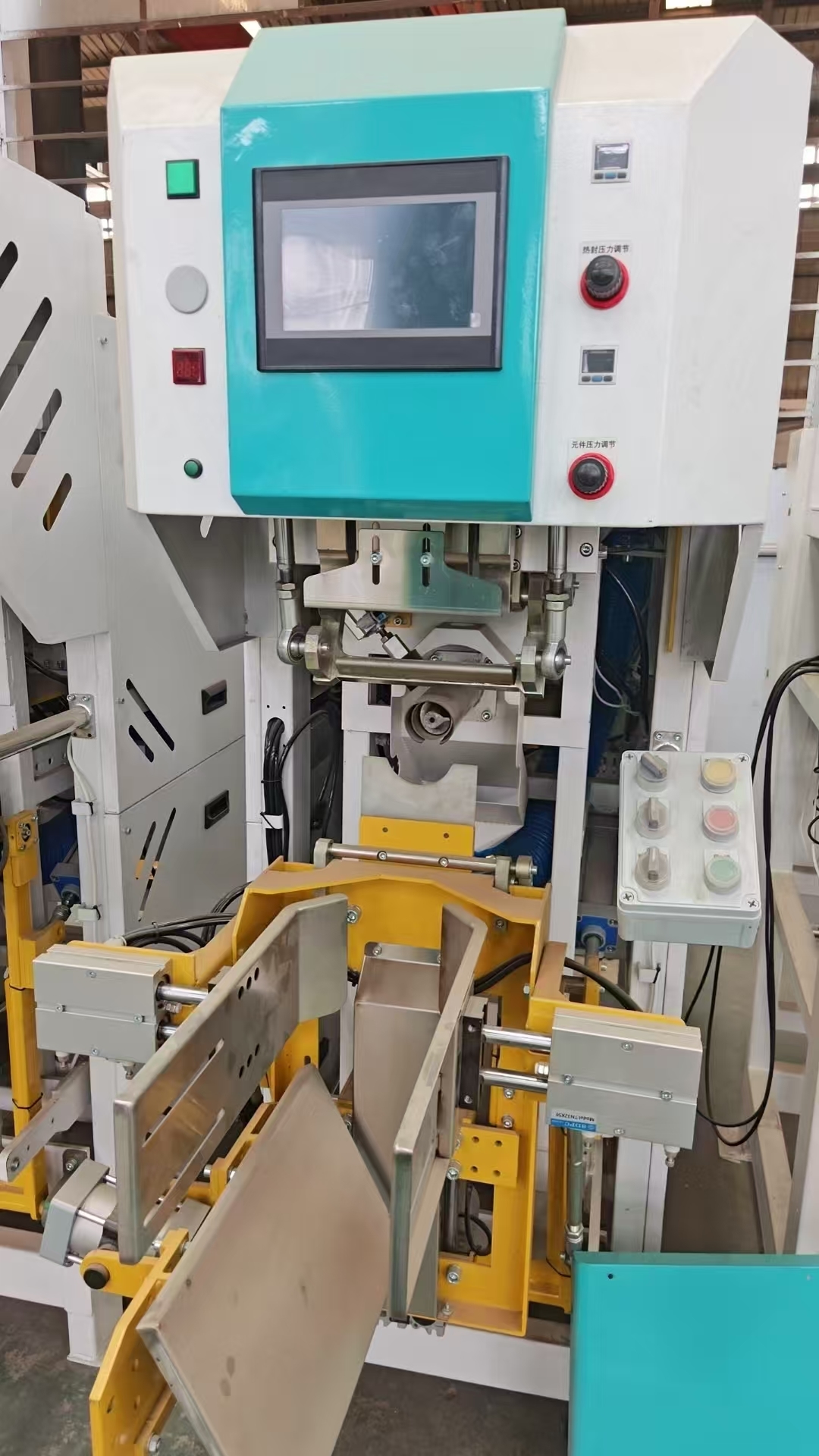

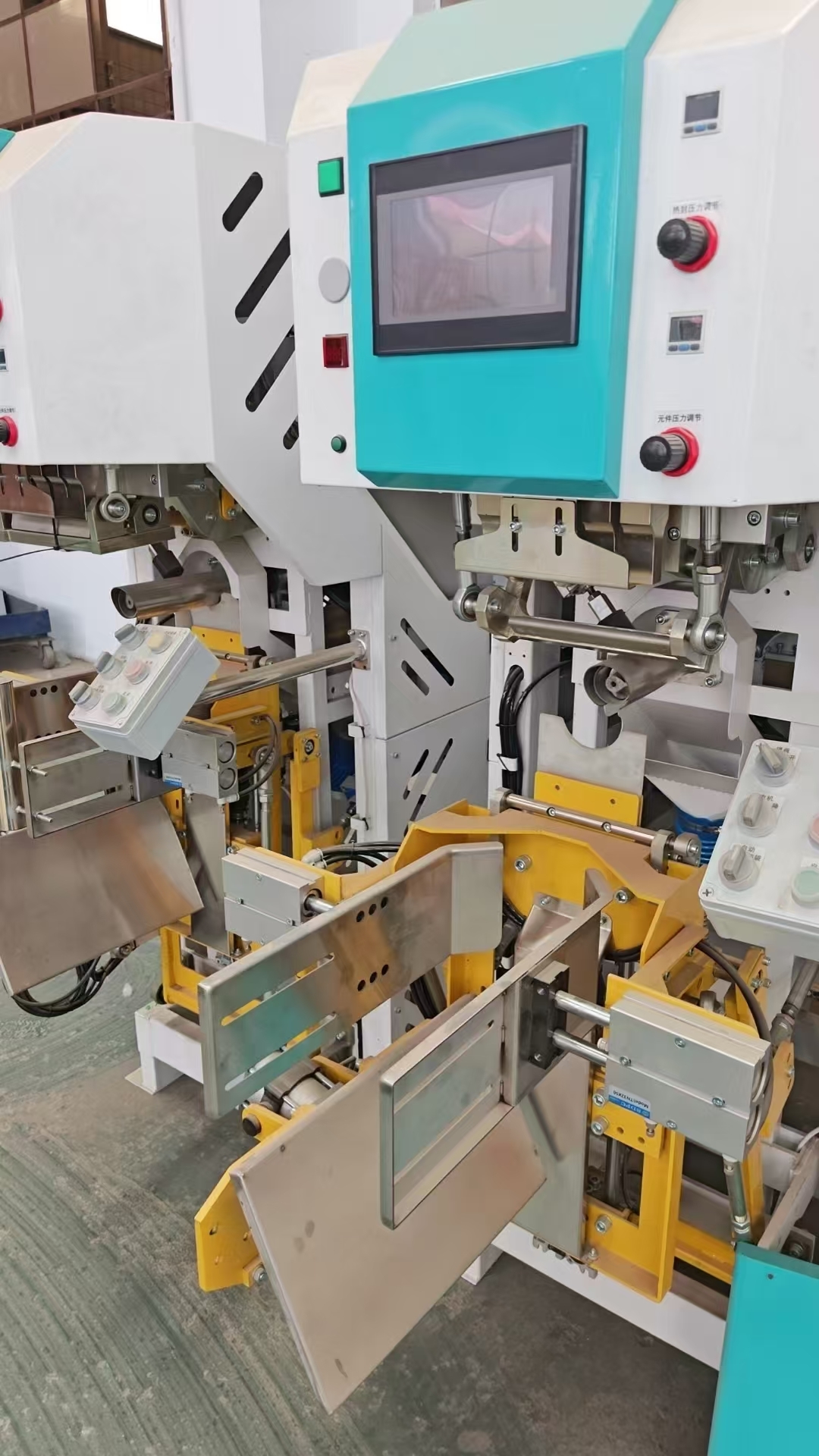

オーガーバルブフィラー、バルブパッカー、オーガーパッカー、超音波シール付きオーガーバルブバッグフィラー

製品の説明

はじめに

超音波シールを備えたオーガーバルブバッグフィラーは、主に微粉末（医薬品、化学薬品、食品など）をバルブタイプのバッグに充填およびシールするために使用される特殊な包装機です。これらの機械は、精密オーガー計量, バルブバッグ技術, および超音波シールを組み合わせて、クリーンで効率的、かつ防塵性の高い包装プロセスを実現します。

仕組み

1. バッグの配置:オペレーターまたはロボットが、空のバルブバッグ（あらかじめ成形された内側のバルブ付き）を充填口に配置します。バッグは気密にクランプされます。

2. オーガー充填サイクル:

   • チューブ内の回転するヘリカルスクリュー（オーガー）が、ホッパーから製品を引き出します。

   • 製品は、充填口からバッグのバルブを通ってバッグ内に正確に搬送されます。

   • 防塵:充填中、バッグから排出された空気は、システムの防塵回収ポートを通して戻され、密閉された防塵ループが作成されます。

   • 充填モード:

     • 重量式:最も正確です。充填ヘッド全体がロードセルに取り付けられています。オーガーは高速で供給し、次に「ドリブル」に減速して正確な目標重量に達します。

     • 容積式:より安価です。システムは、オーガーの1回転あたりに事前に設定された量を分配します。精度は、一貫した製品密度に依存します。

3. 超音波シール:

   • 充填されたバッグは、シールステーションに搬送されます。

   • 超音波ホーンが熱可塑性バルブに押し付けられます。

   • 高周波振動は摩擦熱を発生させ、バルブの内層を溶融させ、1秒以内に永久的な気密シールに融合させます。

の用途 空気 バルブバッグフィラー

• 医薬品粉末
• 化学添加物
• スパイスと食品粉末
• 建設材料（例：セメント、グラウト）
• 化粧品粉末

技術的パラメータ

包装能力：2〜3袋/分（注：異なる材料の包装速度は異なります）

計量範囲：10〜25kg/袋

精度：≦+/-150g/袋

供給方法：スクリュー供給

バッグタイプ： バルブバッグ

バッグサイズ：購入者から通知されます

動作電源：380V、50Hz、3pまたはカスタマイズ

動作ガス源：空気圧≥0.5-07Mpa

空気消費量0.2m3/分

主な構成と仕様:

ロードセル：TIANGUANG

PLC：ZHOUJI

タッチスクリーン：MGCS

サーボモーター：EURA

ソレノイドバルブ：AIRTAC

超音波ヒートシール

供給ホッパーとスパイラルリボンミキサー付きスクリューコンベア

スクリューコンベアはΦ165X3500mmで、材料をミキサーに供給します。高速回転シャフトによって駆動される外側および内側のスクリューリボンブレードは、材料を最大に混合し、内側のスクリューリボンブレードは材料を側面に押し込み、外側のスクリューリボンブレードは側面の材料を内側に押し込み、材料を前後に混合します。同時に、一部の材料はスクリューリボンによって駆動され、半径方向の動きを行い、対流混合を形成し、比較的短時間で均一な混合効果を実現します。混合時間：10〜15分/バッチ

貯蔵サイロ

貯蔵サイロは1.5m³で、完成した材料を保管し、包装機のために準備し、効率を大幅に向上させます。

包装機

バルブタイプの自動乾式モルタルプラント。15〜50kg/袋調整可能、包装速度は5〜6秒/袋。高速包装速度、高計量精度、高レベルの自動化、および簡単な操作。

エアコンプレッサー

0.12m³、空気圧のバランスを取り、高速包装と完成品ホッパーのアーチの破壊のために包装機に空気源を提供します。
